Lombong Pam Empar Berbilang Peringkat

Pengenalan produk:

Pam Emparan Berbilang Peringkat Lombong dicipta berdasarkan teknologi canggih yang diperkenalkan, ditelan dan diserap; ia sesuai untuk membawa air bersih dan bahan yang mempunyai sifat-sifat yang serupa dengan air bersih pada tahap fizikal dan kimia. Saiz zarah pepejal tidak larut adalah kurang daripada 2 mm, dan isipadu tidak melebihi 0.1c/o per unit isipadu. 15 darjah hingga 180 darjah ialah julat suhu sederhana pam empar perlombongan berbilang peringkat. Selain itu, tekanan operasi pam empar perlombongan berbilang peringkat ialah 3.0 MPa. Suhu ambien dan kelembapan relatif kedua-duanya hendaklah kurang daripada atau sama dengan 40 darjah dan 95 darjah, masing-masing.

ciri-ciri

Pam Emparan Berbilang Peringkat Tambang adalah stabil dan boleh dipercayai semasa beroperasi, dan ia mempunyai kecekapan tinggi dan prestasi peronggaan yang unggul. Ia menggunakan model hidraulik bagi produk penjimatan tenaga berkecekapan tinggi yang disyorkan negeri, yang mempunyai faedah kecekapan tinggi, julat prestasi ringan, operasi yang selamat dan stabil, bunyi yang rendah, hayat perkhidmatan yang panjang dan pemasangan dan penyelenggaraan yang mudah.

Bahagian aliran Pam Emparan Berbilang Peringkat Tambang terdiri daripada besi mulur tahan lelasan atau keluli tuang, antara bahan lain, untuk memastikan kecekapan tinggi, kecekapan tenaga, julat prestasi yang luas, operasi yang stabil, bunyi yang rendah, jangka hayat dan kemudahan pemasangan dan pembaikan. Dengan mengubah bahan bahagian aliran, pengedap, atau menambah sistem penyejukan, dsb., pam mendatar emparan berbilang peringkat boleh mengangkut air panas, minyak, menghakis atau medium haus.

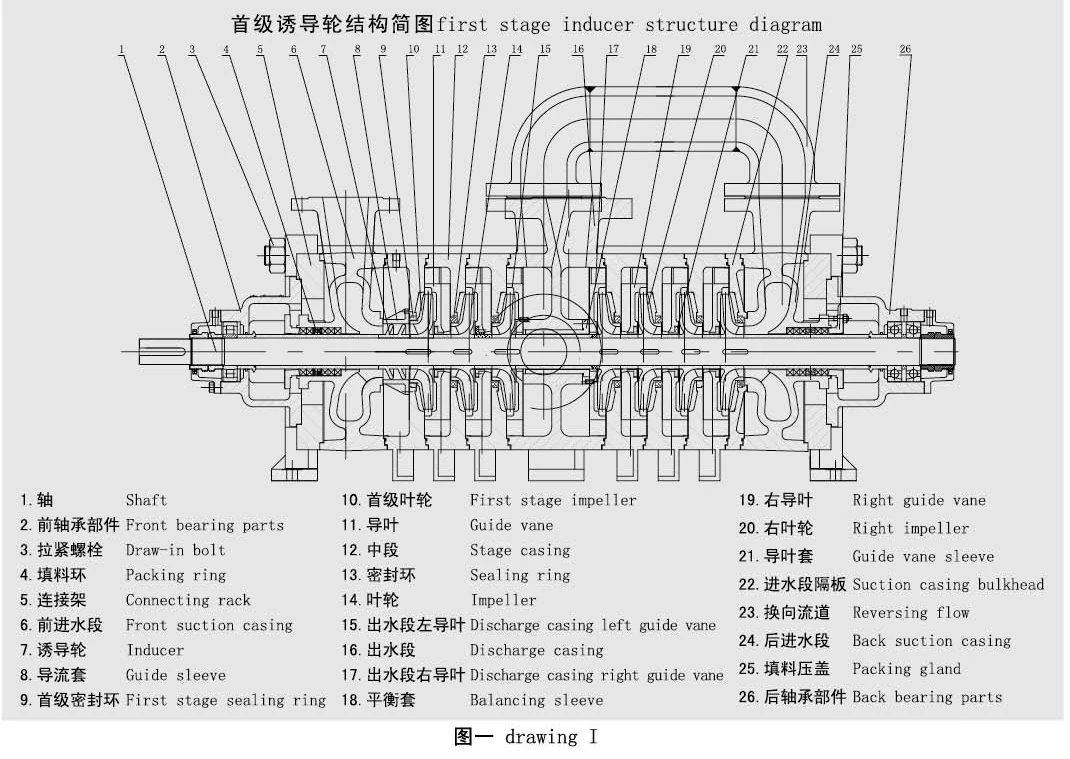

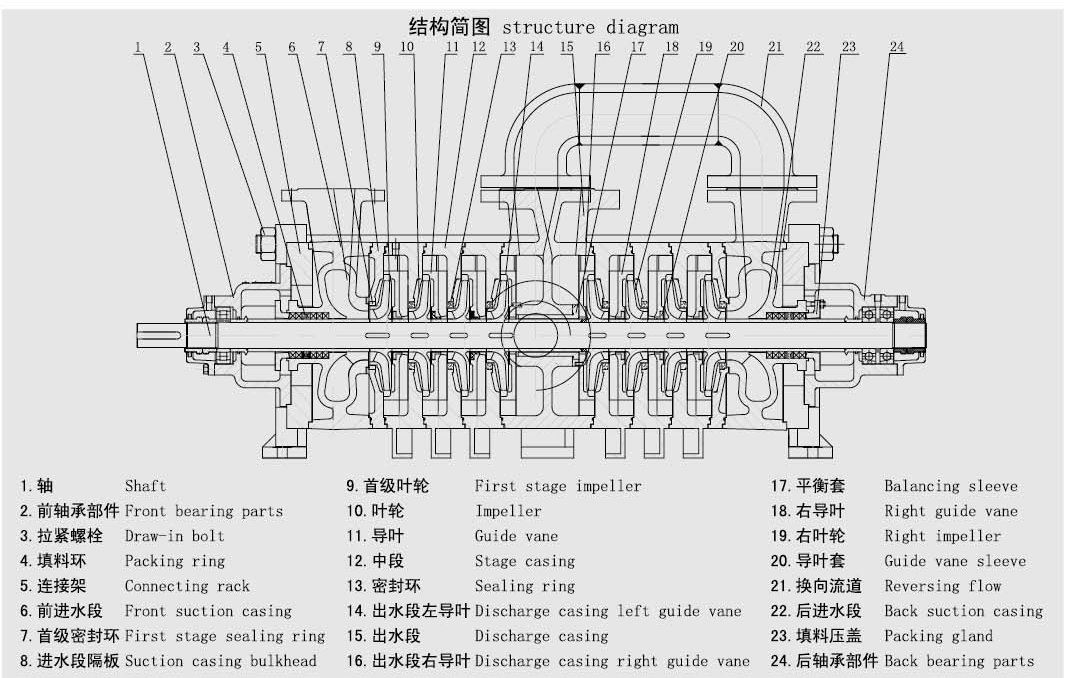

Struktur dan prinsip kerja:

1. Pam MD (P) ialah pam emparan bersegmen dengan satu sedutan dan banyak peringkat. Bahagian air hadapan, menegak ke atas, adalah tempat salur masuk sedutan terletak. Mengikut keperluan penggunaan sebenar, ia juga boleh diubah menjadi postur mendatar. Alur keluar pam terletak menegak ke atas pada bahagian alur keluar, yang terletak di tengah peranti. Bolt penegang digunakan untuk memautkan bingkai penyambung pam, bahagian air hadapan, bahagian tengah, bahagian alur keluar dan bahagian salur masuk air belakang. Bergantung pada keperluan pengguna, lif boleh dinaikkan atau diturunkan.

2. Struktur dan prinsip kerja bahagian utama

⑴ bahagian utama pam air: bahagian air hadapan, bahagian alur keluar, bahagian masuk belakang, ram pemandu, ram pemandu kanan, ram pemandu kiri bahagian alur keluar, ram pemandu kanan bahagian alur keluar, bahagian tengah, pendesak, pendesak kanan, aci, imbangan dram, lengan kedudukan hadapan, lengan kedudukan belakang, bingkai penyambung, saluran aliran terbalik, dsb; Rotor terdiri daripada pendesak, pendesak kanan, dram imbangan, lengan penahan pendesak, lengan kedudukan hadapan, lengan kedudukan belakang dan bahagian lain yang dipasang pada aci. Hujung pemacu rotor disokong oleh galas penggelek, hujungnya disusun bersemuka dengan galas bebola sentuhan pepenjuru, dan galasnya dilincirkan dengan gris.

(2) Bahagian air hadapan, bahagian salur masuk air belakang, bahagian tengah, ram pemandu kanan, ram pemandu kiri bahagian alur keluar, ram pemandu kanan bahagian alur keluar, saluran aliran undur, dan bahagian alur keluar membentuk ruang kerja alur keluar. pam. Bahagian paksi adalah tempat cecair masuk. Peringkat tekanan rendah diletakkan pada kedua-dua hujung untuk mengurangkan tekanan yang dibawa oleh kedap aci. Semasa operasi, daya paksi yang beroperasi pada setiap pasangan pendesak yang disusun secara simetri adalah bertentangan, yang boleh mengimbangi satu sama lain untuk mengimbangi daya paksi yang dihasilkan.

⑶ ① kedap aci: pembungkusan lembut hendaklah digunakan untuk pengedap, dan ketat pembungkusan mestilah sesuai, supaya cecair boleh memancarkan setitik demi setitik.

② penghantaran: pam didorong terus oleh motor melalui gandingan elastik; Dilihat dari arah motor, pam berputar mengikut arah jam.

③ galas: galas penggelek digunakan pada hujung pemanduan dan galas bebola sentuhan pepenjuru diguna pakai pada hujungnya.

④ cincin pengedap: mengelakkan air tekanan tinggi dalam pam air daripada bocor kembali ke bahagian salur masuk, dan boleh diganti selepas haus.

⑤ drum imbangan: dipasang selepas pendesak peringkat terakhir, ia berputar dengan pemutar, dan permukaan bulatan luar drum imbangan membentuk jurang jejarian dengan permukaan lubang dalam lengan imbangan.

⑥ lengan kedudukan depan dan belakang: pada dua ruang pembungkusan, ia boleh diganti selepas dipakai.

⑷ prinsip kerja: aci pam berputar di bawah pemacu motor untuk bekerja pada cecair untuk meningkatkan tenaganya, supaya jumlah cecair yang diperlukan dihantar ke ketinggian atau tekanan yang diperlukan dari tangki sedutan melalui bahagian aliran melalui pam itu.

maksud model:

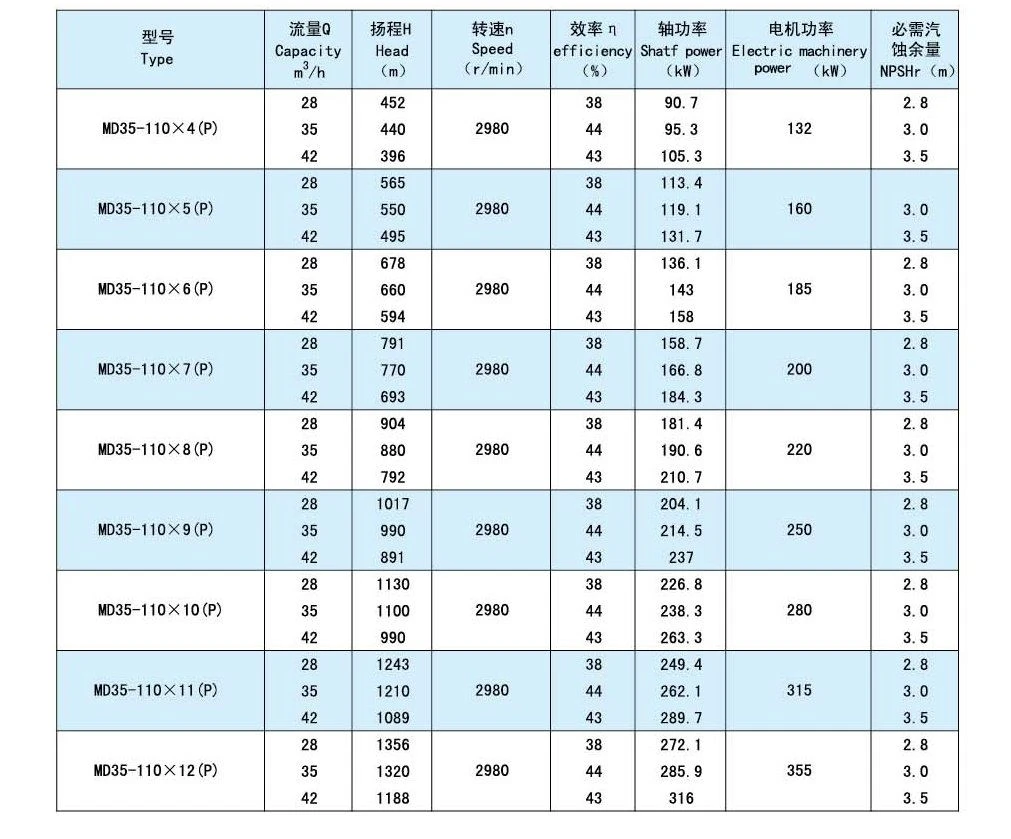

contohnya: md100-80 × 8 (P) MD: pam emparan berbilang peringkat tahan haus untuk lombong arang batu 100: aliran 100m3 / j 80: angkat satu peringkat 80m 8: peringkat (P): jenis seimbang
