Terdapat banyak jenis pam elektrik tenggelam, dan yang paling biasa digunakan dalam pengairan telaga ialah pam elektrik tenggelam berisi minyak dan air. Mengambil contoh pam telaga dalam siri QJ sebagai contoh, artikel ini memperkenalkan secara ringkas struktur pam telaga telaga dalam.
Struktur pam tenggelam telaga dalam terutamanya terdiri daripada pam air, motor elektrik, salur masuk dan peranti pengedap, seperti yang ditunjukkan dalam rajah.
Pam air terletak di hujung atas pam elektrik tenggelam, terutamanya terdiri daripada pendesak, perumahan panduan, aci pam, galas getah dan komponen lain. Aci pam dan aci motor disambungkan oleh gandingan silinder. Pendesak ialah pendesak tertutup emparan, dan untuk mengelakkan pam air daripada berbalik semasa penutupan, injap sehala dipasang di hujung atas.
Bahagian motor terletak di hujung bawah pam elektrik tenggelam, terutamanya terdiri daripada komponen seperti pemutar, stator, galas panduan, galas tujahan, dan filem pengatur tekanan. Penggulungan plastik atau stator diperbuat daripada dawai elektromagnet kalis air bersarung nilon bertebat polietilena. Bahagian dalam motor diisi dengan air bersih untuk menyejukkan galas motor. Filem pengawal selia tekanan getah dipasang di bahagian bawah motor untuk melaraskan perubahan tekanan air di dalam badan yang disebabkan oleh kenaikan suhu motor.
Peranti masuk dan pengedap terletak di tengah-tengah pam elektrik tenggelam. Peranti pengedap terletak di hujung atas motor dan terdiri daripada cincin baling pasir dan pengedap minyak rangka bagi peranti hadapan dan belakang. Fungsinya adalah untuk menghalang sedimen daripada memasuki bahagian dalam motor.
Maksud model bagi 200-QJ80-55/5 pam tenggelam telaga dalam: 200- Diameter lubang telaga minimum yang sesuai untuk pam ini ialah 200 mm; Pam tenggelam telaga dalam QJ; 80- Kadar aliran berkadar 80m3/j; 55- Jumlah kepala yang dinilai ialah 55 meter; 5 peringkat pam air.

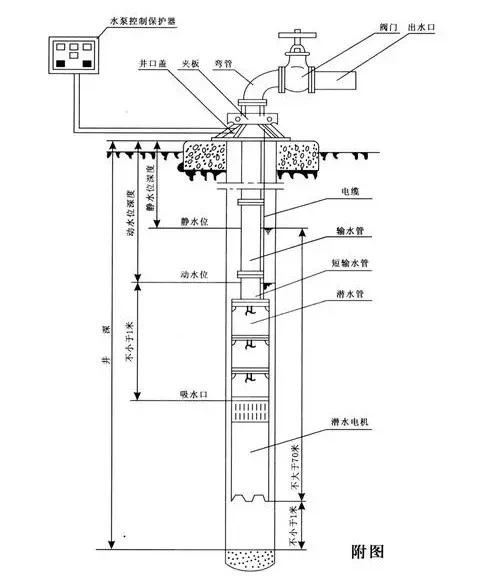

Gambar rajah struktur pam tenggelam telaga dalam adalah seperti berikut:
